Sử dụng bản vẽ cad cửa xếp trượt sẽ giúp cho việc thiết kế các mẫu cửa xếp trượt đẹp và chính xác hơn theo yêu cầu của khách hàng. Vậy bản vẽ cad cửa xếp trượt mang lại những lợi ích như thế nào khi thi công lắp đặt cửa? Có các loại bản vẽ nào hiện nay? Cùng BossDoor Đà Nẵng tìm hiểu qua bài viết này nhé!
Bản vẽ cad cửa xếp trượt là gì?
Bản vẽ cad cửa xếp trượt là sơ đồ thiết kế kỹ thuật được tạo bằng phần mềm CAD như AutoCAD, SolidWorks hoặc các công cụ thiết kế chuyên dụng. Bản vẽ này mô tả toàn bộ cấu tạo của cửa xếp trượt, bao gồm khung, cánh cửa, thanh ray, bánh xe, tay nắm và các phụ kiện đi kèm. Thông qua file cad cửa xếp trượt, người thiết kế và thợ thi công có thể dễ dàng theo dõi chi tiết kỹ thuật, chỉnh sửa kích thước và áp dụng trực tiếp vào thực tế lắp đặt.
Một bản vẽ cad hoàn chỉnh thường cung cấp:
- Kích thước chính xác: Chiều cao, chiều rộng, độ dày của cánh cửa, khoảng cách thanh ray.
- Vật liệu chi tiết: Nhựa, gỗ, nhôm hoặc hợp kim.
- Cách lắp đặt phụ kiện: Bánh xe, ốc vít, nam châm giữ cửa.
- Phân loại cửa: 1 cánh, 2 cánh hoặc nhiều cánh ghép.
Nhờ bản vẽ cad, người thiết kế có thể chỉnh sửa tỷ lệ, thay đổi vật liệu hoặc kiểu dáng mà vẫn đảm bảo chính xác tuyệt đối. Đây là ưu điểm vượt trội so với phương pháp thiết kế thủ công truyền thống.

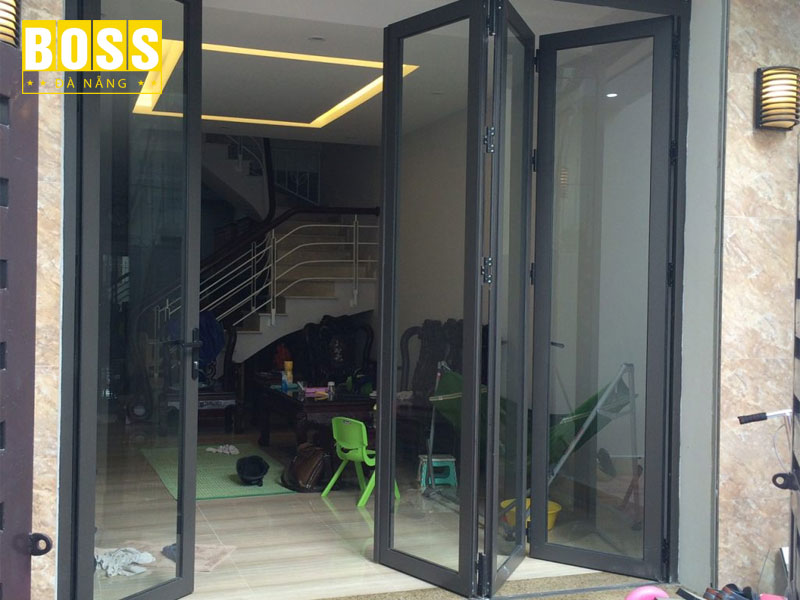

Các loại bản vẽ cad cửa xếp trượt phổ biến
Tùy theo mục đích sử dụng và không gian, bản vẽ này có thể chia thành các loại cơ bản sau:
Bản vẽ cad cửa 1 cánh
Loại cửa này thường được dùng cho nhà vệ sinh, phòng tắm hoặc những không gian hẹp. Cánh cửa được ghép từ các thanh nhựa hoặc gỗ dẻo, chạy trên thanh ray có bánh xe trượt. Bản vẽ cad thể hiện vị trí ray trượt, tay nắm, ốc vít cố định và khoảng cách giữa các thanh ghép, giúp thi công nhanh chóng và chính xác.
Bản vẽ cad cửa 2 cánh
Cửa 2 cánh thích hợp cho cửa thông phòng, hành lang hoặc phòng làm việc. Hai cánh xếp vào nhau khi mở, vì vậy bản vẽ cad cần tính toán chính xác chiều dài ray trượt, khoảng cách giữa các cánh và vị trí chốt nam châm giữ cửa. Thiết kế này giúp cửa đóng mở nhẹ nhàng, tăng tính thẩm mỹ và độ bền.
Bản vẽ cad cửa nhiều cánh
Loại cửa này dùng cho các không gian lớn như hội trường, cửa hàng hoặc các khu vực công cộng. Bản vẽ cad thể hiện cách ghép nhiều cánh, chiều dài ray trượt, vị trí bánh xe chịu lực và các phụ kiện bổ sung. Mặc dù phức tạp hơn, nhưng bản vẽ này đảm bảo cửa xếp trượt gọn, vận hành trơn tru và tối ưu không gian mở.

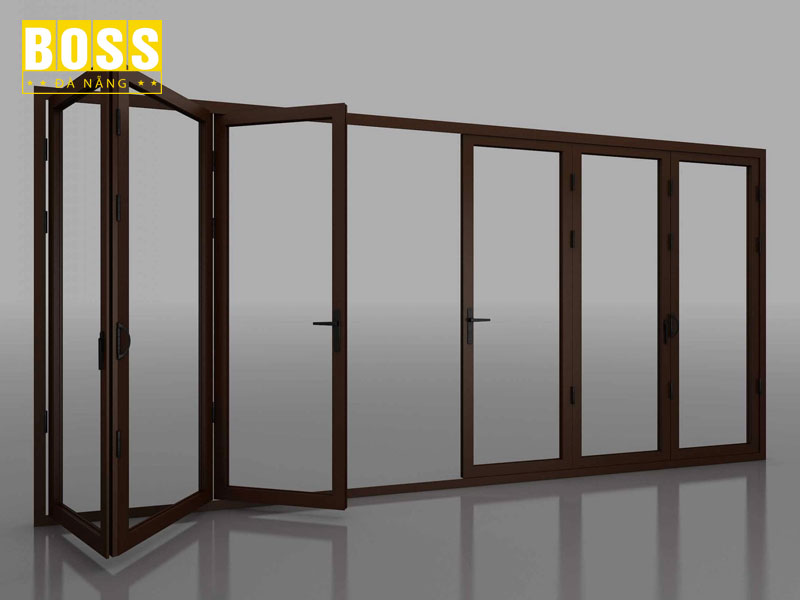

Ưu điểm khi sử dụng bản vẽ cad cửa xếp trượt
Việc sử dụng bản vẽ cad mang lại nhiều lợi ích thiết thực cho cả nhà thiết kế và thợ thi công:
Độ chính xác cao
Bản vẽ cad cho phép đo đạc từng chi tiết đến từng milimet, hạn chế sai sót khi cắt vật liệu hoặc lắp đặt cửa. Đặc biệt quan trọng với cửa xếp trượt nhiều cánh, nơi khoảng cách sai lệch nhỏ cũng ảnh hưởng đến vận hành.
Tiết kiệm thời gian
So với vẽ tay và tính toán thủ công, cad giúp sao chép, chỉnh sửa và tái sử dụng bản vẽ cho nhiều công trình tương tự, giảm đáng kể thời gian thiết kế.
Dễ chỉnh sửa và nâng cấp
Nếu muốn thay đổi kích thước, vật liệu hoặc kiểu dáng, cad cho phép chỉnh sửa trực tiếp mà không làm mất các chi tiết khác. Điều này rất hữu ích khi thực tế công trình có sự thay đổi về không gian hoặc yêu cầu mới.
Giảm rủi ro thi công
Với bản vẽ cad, thợ thi công biết chính xác vị trí lắp đặt ray, bánh xe, tay nắm và phụ kiện. Cửa vận hành mượt mà, tránh xệ, kẹt hay hỏng hóc sau khi lắp đặt.

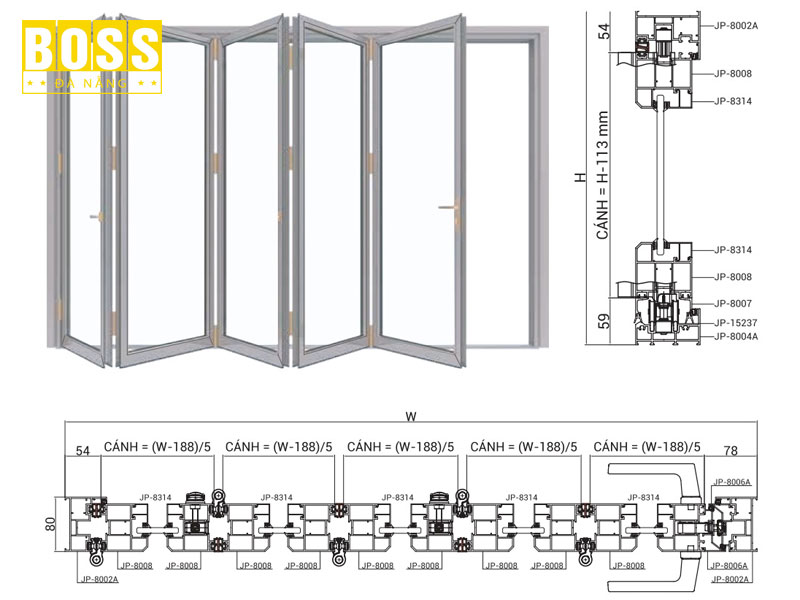

Hướng dẫn đọc và sử dụng bản vẽ cad
Để tận dụng tối đa bản vẽ cad, bạn cần nắm vững cách đọc và áp dụng vào thực tế:
Ký hiệu cơ bản
- Khung cửa: hình chữ nhật hoặc lưới, ghi kích thước và vật liệu.
- Cánh cửa: thể hiện bằng các thanh ghép, có mặt đứng và mặt cắt.
- Thanh ray: nét liền, kèm ghi chú vật liệu và chiều dài.
- Bánh xe trượt: ký hiệu hình tròn, ghi chú đường kính và loại bánh xe.
- Phụ kiện khác: tay nắm, ốc vít, nam châm giữ cửa có ký hiệu riêng.
Lưu ý khi đọc bản vẽ
- Kiểm tra tỷ lệ bản vẽ để đo đạc chính xác.
- Xác định số lượng cánh và hướng mở.
- Đọc kỹ ghi chú về vật liệu, độ dày và khoảng cách thanh ray.
- Đối chiếu bản vẽ với không gian thực tế trước khi sản xuất.
Áp dụng vào thực tế
- In bản vẽ theo tỷ lệ thực để đo đạc và đánh dấu vị trí ray.
- Cắt vật liệu chính xác theo bản vẽ.
- Lắp bánh xe, ray, tay nắm và ghép cánh đúng sơ đồ cad.
- Kiểm tra vận hành cửa và điều chỉnh nếu cần thiết.
Có thể thấy, bản vẽ cad cửa xếp trượt đóng vai trò quan trọng trong quá trình thiết kế và thi công, giúp đảm bảo độ chính xác, tối ưu vật liệu và hạn chế tối đa sai sót. BossDoor Đà Nẵng hy vọng những thông tin trong bài viết sẽ giúp bạn có thêm kiến thức hữu ích để lựa chọn và triển khai cửa xếp trượt một cách hiệu quả và chuyên nghiệp hơn.
